نقشه راه ۳ ماهه آموزش طراحی سازه | چگونه مهندس محاسب حرفهای شویم؟
بزرگترین چالش بسیاری از فارغالتحصیلان مهندسی عمران، کمبود دانش نیست؛ بلکه نداشتن تجربه عملی در طراحی یک پروژه واقعی است. در دانشگاه با تحلیل سازه، مقاومت مصالح و آییننامهها آشنا میشوید، اما زمانی که اولین پروژه طراحی ساختمان به شما سپرده میشود، باید بتوانید مدلسازی انجام دهید، نتایج نرمافزار را ارزیابی کنید، نقشه اجرایی تهیه کنید و از تصمیمهای مهندسی خود دفاع کنید.
اگر یادگیری شما مسیر مشخصی نداشته باشد، حتی تسلط نسبی به نرمافزارهای ETABS و SAFE هم تضمینکننده ورود موفق به بازار کار نخواهد بود.
قبل از شروع این مسیر بدانید
پیش از آغاز آموزش طراحی سازه، بهتر است این چند نکته را در نظر داشته باشید:
- هدف، یادگیری کار با نرمافزار نیست؛ هدف، یادگیری طراحی سازه است.
- خروجی ETABS یا SAFE همیشه صحیح نیست؛ این مهندس است که باید درستی نتایج را کنترل کند.
- هیچ نسخهای از نرمافزار جایگزین شناخت آییننامه و رفتار واقعی سازه نمیشود.
- بهتر است آموزش خود را با پروژههای واقعی پیش ببرید، نه فایلهای تمرینی ساده.

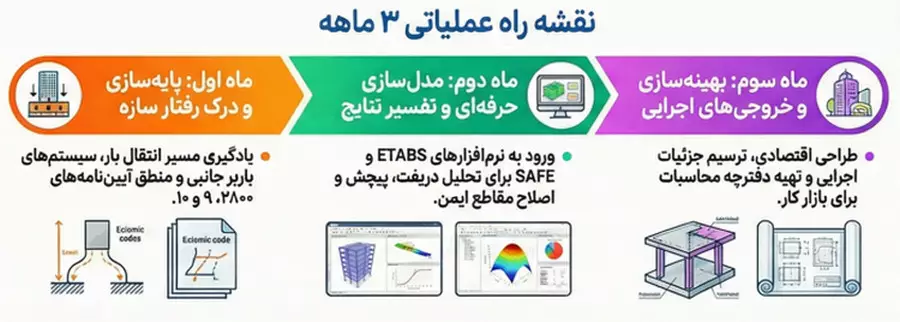

ماه اول؛ درک رفتار سازه و منطق آییننامهها
بزرگترین اشتباه بسیاری از مهندسان تازهکار این است که از همان روزهای اول آموزش، مستقیماً وارد ETABS یا SAFE میشوند و تصور میکنند هرچه سریعتر کار با منوها و ابزارهای نرمافزار را یاد بگیرند، زودتر آماده ورود به بازار کار خواهند شد. در حالی که نرمافزار تنها یک ابزار محاسباتی است و اگر درک درستی از رفتار سازه نداشته باشید، حتی دقیقترین خروجیها نیز میتوانند شما را به تصمیمی اشتباه برسانند.
هدف ماه اول این است که قبل از هر نوع مدلسازی، دید مهندسی شما شکل بگیرد. یعنی بتوانید رفتار یک ساختمان را بدون نیاز به نرمافزار تحلیل کنید و دلیل بسیاری از تصمیمهای طراحی را بفهمید.
در این مرحله باید روی موضوعات زیر تمرکز داشته باشید:
شناخت مسیر انتقال بار
اولین مهارتی که هر مهندس طراح باید به آن مسلط باشد، درک مسیر انتقال بار است. باید بدانید بارهای واردشده به سقف چگونه به تیرها، سپس به ستونها، فونداسیون و در نهایت به خاک منتقل میشوند. زمانی که این مسیر را بهخوبی بشناسید، هنگام مدلسازی نیز راحتتر میتوانید خطاهای احتمالی را تشخیص دهید و متوجه شوید که آیا بارگذاری بهدرستی انجام شده است یا خیر.
آشنایی با سیستمهای باربر جانبی
یکی از مهمترین تصمیمهای هر پروژه، انتخاب سیستم باربر جانبی مناسب است. در این بخش باید با عملکرد قاب خمشی، مهاربندها و دیوارهای برشی آشنا شوید و بدانید هرکدام در چه نوع پروژهای کاربرد بیشتری دارند.
همچنین لازم است مزایا، محدودیتها و تأثیر هر سیستم بر سختی سازه، میزان تغییرمکان، هزینه اجرا و معماری ساختمان را بررسی کنید. بسیاری از مشکلات طراحی، نه به دلیل ضعف مدلسازی، بلکه به علت انتخاب نامناسب سیستم سازهای ایجاد میشوند.
درک مفاهیم اصلی رفتار لرزهای
پیش از ورود به طراحی لرزهای باید با مفاهیمی مانند شکلپذیری، سختی، مقاومت، نامنظمی و جذب انرژی آشنا شوید. این مفاهیم پایه بسیاری از ضوابط آییننامه هستند.
برای مثال اگر بدانید چرا یک سازه با سختی نامناسب دچار دریفت زیاد میشود یا دلیل حساسیت آییننامه به نامنظمی پیچشی چیست، هنگام مشاهده نتایج تحلیل بهتر میتوانید رفتار ساختمان را ارزیابی کنید.
مطالعه آییننامه با دید کاربردی
در ماه اول هدف حفظ کردن بندهای آییننامه نیست. بهتر است استاندارد ۲۸۰۰ و مباحث نهم و دهم مقررات ملی ساختمان را با این سؤال مطالعه کنید که:
- این بند چه مشکلی را حل میکند؟
- اگر این محدودیت رعایت نشود چه اتفاقی برای سازه میافتد؟
- این الزام در کدام مرحله طراحی استفاده میشود؟
وقتی فلسفه هر بند را درک کنید، در پروژههای مختلف راحتتر میتوانید آن را به کار بگیرید و نیازی به حفظ کردن حجم زیادی از اعداد و ضرایب نخواهید داشت.
تمرین تحلیل بدون نرمافزار
یکی از بهترین تمرینها در این مرحله، بررسی پروژههای اجراشده است. سعی کنید نقشه یک ساختمان را مشاهده کرده و بدون استفاده از نرمافزار به این پرسشها پاسخ دهید:
- مسیر انتقال بار چگونه است؟
- سیستم باربر جانبی چه نوعی است؟
- محل مناسب دیوارهای برشی یا مهاربندها کجاست؟
- احتمال ایجاد نامنظمی در کدام قسمت ساختمان وجود دارد؟
این تمرین باعث میشود ذهن شما بهجای وابستگی به نرمافزار، به تحلیل مهندسی عادت کند.
نکته مهم: اگر ماه اول را جدی بگیرید، در ادامه هر عددی که نرمافزار نمایش میدهد برای شما معنا خواهد داشت. اما اگر این مرحله را نادیده بگیرید، ممکن است تنها به یک اپراتور نرمافزار تبدیل شوید که بدون تحلیل، نتایج را میپذیرد.
ماه دوم؛ مدلسازی صحیح در ETABS و SAFE
بعد از اینکه با رفتار سازه و مفاهیم آییننامهای آشنا شدید، زمان ورود به نرمافزارهای تخصصی طراحی فرا میرسد. در این مرحله نباید صرفاً به یادگیری منوها و دستورات اکتفا کنید؛ بلکه باید هر تنظیمی را با منطق مهندسی انجام دهید.
نسخههای جدید ETABS و SAFE امکانات متعددی مانند بهبود رابط کاربری، کنترل بهتر مدل، تبادل اطلاعات بین نرمافزارها و قابلیتهای پیشرفتهتر طراحی را در اختیار مهندسان قرار دادهاند. با این حال، اصول صحیح مدلسازی در تمام نسخهها تقریباً یکسان است و کیفیت مدل همیشه مهمتر از استفاده از جدیدترین نسخه نرمافزار خواهد بود.
در این مرحله باید بتوانید:
- شبکهبندی و ترازهای طبقات را بهدرستی تعریف کنید.
- مشخصات مصالح، مقاطع و سیستم سازهای را مطابق پروژه وارد کنید.
- بارهای مرده، زنده، زلزله، باد و سایر بارگذاریها را بر اساس آییننامه تعریف کنید.
- ترکیب بارها را کنترل کرده و از صحت آنها مطمئن شوید.
- دیافراگمها، جرم مؤثر، قیود و شرایط تکیهگاهی را بررسی کنید.
- نتایج تحلیل شامل دریفت، برش پایه، تغییرمکان جانبی، نیروهای داخلی و نامنظمیهای سازه را تفسیر کنید.
- قبل از شروع طراحی، مدل را از نظر خطاهای رایج کنترل کنید.
اشتباه رایج؛ اعتماد کامل به خروجی نرمافزار
یکی از خطاهای متداول این است که مهندس با مشاهده اولین هشدار، ابعاد تیر یا ستون را افزایش میدهد. این روش شاید برخی خطاها را بهظاهر برطرف کند، اما معمولاً علت اصلی مشکل را حل نمیکند.
در بسیاری از پروژهها، منشأ هشدارها مواردی مانند اینها هستند:
- انتخاب نامناسب سیستم باربر جانبی
- تعریف اشتباه بارهای ثقلی یا لرزهای
- اعمال نادرست دیافراگم صلب یا نیمهصلب
- جانمایی نامناسب دیوارهای برشی یا مهاربندها
- تعریف نادرست شرایط مرزی یا تکیهگاهها
- مدلسازی اشتباه بازشوها، طبقات یا اختلاف ترازها
یک مهندس محاسب حرفهای قبل از تغییر ابعاد اعضا، ابتدا علت ایجاد خطا را بررسی میکند و سپس بهترین راهکار را انتخاب میکند. این رویکرد باعث میشود طرح نهایی علاوه بر ایمنی، از نظر اقتصادی نیز بهینه باشد.
ماه سوم؛ از تحلیل تا پروژه اجرایی
در ماه سوم، هدف دیگر صرفاً انجام تحلیل سازه نیست؛ بلکه باید بتوانید خروجی نرمافزار را به مدارکی تبدیل کنید که قابلیت اجرا در پروژه واقعی را داشته باشند.
در این مرحله مهارتهای زیر اهمیت زیادی پیدا میکنند:
- بهینهسازی ابعاد تیرها، ستونها و سایر اعضا برای دستیابی به طرحی ایمن و اقتصادی
- کنترل نهایی طراحی اعضا و برطرف کردن خطاهای احتمالی
- انتقال مدل و بارها به SAFE برای طراحی فونداسیون و دال در صورت نیاز
- تهیه دفترچه محاسبات منظم و قابل ارائه
- آمادهسازی نقشههای اجرایی و کنترل هماهنگی آنها با نتایج تحلیل
- بررسی امکان اجرای جزئیات طراحی در کارگاه و جلوگیری از ایجاد مشکلات اجرایی
در این مرحله علاوه بر محاسبات، باید از دیدگاه اجرایی نیز به پروژه نگاه کنید. گاهی یک طرح از نظر نرمافزار کاملاً صحیح است، اما اجرای آن در کارگاه دشوار، زمانبر یا بسیار پرهزینه خواهد بود. یک مهندس محاسب حرفهای همواره بین الزامات آییننامه، ایمنی، هزینه و قابلیت اجرا تعادل برقرار میکند.
در واقع، تفاوت اصلی میان یک کاربر نرمافزار و یک مهندس محاسب در همین مرحله مشخص میشود؛ کاربر نرمافزار تنها خروجی تولید میکند، اما مهندس محاسب میتواند نتایج را تحلیل کند، درباره آنها تصمیم بگیرد و از انتخابهای خود در برابر کارفرما، ناظر و دستگاه کنترل ساختمان دفاع کند.
چرا آموزش پروژهمحور اهمیت دارد؟
یکی از مهمترین دلایل شکست در مسیر یادگیری، آموزش پراکنده و غیرکاربردی است. وقتی مهندس صرفاً تئوری بخواند یا فقط نرمافزار تمرین کند، حلقه اتصال این دو گم میشود.
در مجموعه سبزسازه، دوره جامع آموزش طراحی سازه بهصورت پروژهمحور تدوین شده است؛ بهگونهای که هنرجو یک پروژه واقعی را از مرحله انتخاب سیستم سازهای تا تهیه نقشه و دفترچه محاسبات پیش میبرد.
این مدل آموزشی باعث میشود:
- فرآیند تصمیمگیری مهندسی تقویت شود
- خطاهای رایج در محیط کنترلشده تجربه شود
- فاصله میان دانشگاه و بازار کار کاهش یابد
- اعتمادبهنفس حرفهای شکل بگیرد
چنین رویکردی میتواند مدت آزمون و خطای فردی را به شکل قابل توجهی کاهش دهد.
نرمافزار مهم است؛ اما همه چیز نیست
در سالهای اخیر امکانات ETABS و SAFE افزایش یافته است، اما همچنان این نرمافزارها ابزار تحلیل هستند، نه جایگزین قضاوت مهندسی.
حتی در پروژههای حرفهای نیز نتایج نرمافزار معمولاً با کنترلهای دستی، بررسی آییننامهای و تجربه مهندس بازبینی میشوند.
بنابراین هنگام انتخاب دوره آموزشی، صرفاً به آموزش منوها و دستورات نرمافزار اکتفا نکنید.
خطاهایی که معمولاً در دورههای آموزشی گفته نمیشوند
- استفاده از فایلهای آماده دیگران بدون بررسی کامل مدل
- اعتماد کامل به تنظیمات پیشفرض نرمافزار
- شروع پروژه بدون انتخاب صحیح سیستم باربر جانبی
- بیتوجهی به محدودیتهای اجرایی در زمان طراحی
- تمرکز بیش از حد روی سرعت مدلسازی به جای کیفیت تحلیل
- نادیده گرفتن کنترلهای دستی پس از پایان طراحی
همین اشتباههای ظاهراً کوچک، در پروژههای واقعی میتوانند باعث دوبارهکاری یا حتی رد شدن طراحی شوند
بعد از ۳ ماه آموزش طراحی سازه چه مهارتهایی خواهید داشت؟
اگر این مسیر را اصولی طی کنید، در پایان قادر خواهید بود:
✅ مدلسازی دقیق و آییننامهای انجام دهید
✅ رفتار سازه را تحلیل و تفسیر کنید
✅ خطاهای متداول را شناسایی و اصلاح نمایید
✅ طراحی اقتصادی ارائه دهید
✅ نقشه اجرایی و دفترچه محاسبات تهیه کنید
✅ با کارفرما و ناظر به زبان حرفهای صحبت کنید
این یعنی تبدیل شدن از یک دانشجوی تئوریمحور به یک مهندس محاسب تصمیمگیر.
جمعبندی
ورود به حوزه محاسبات سازه، مسیری دستنیافتنی نیست. آنچه بسیاری را متوقف میکند، نبود نقشه راه مشخص است. با یک برنامه سهماهه منظم، تمرین روی پروژههای واقعی و یادگیری هدفمند، میتوان فاصله میان دانشگاه و بازار کار را به شکل چشمگیری کاهش داد.
آموزش طراحی سازه زمانی مؤثر است که فقط به نرمافزار محدود نشود، بلکه ذهن مهندسی، قدرت تحلیل و توان تصمیمگیری را تقویت کند.
اگر قصد دارید این مسیر را بهصورت اصولی و پروژهمحور طی کنید، بررسی جزئیات تور جامع طراحی سازه میتواند نقطه شروع حرفهای شما باشد و شما را یک گام به تبدیل شدن به مهندس محاسب حرفهای نزدیکتر کند.
