خطاهای اینورتر ال اس LS IG5A + روش های رفع آن

اینورتر LS IG5A یکی از درایوهای پرکاربرد برای کنترل دور موتورهای الکتریکی در ماشین‌آلات صنعتی، پمپ‌ها، فن‌ها، نوار نقاله‌ها و تجهیزات اتوماسیون است. با وجود عملکرد پایدار، این دستگاه نیز مانند هر تجهیز الکترونیکی دیگری ممکن است در شرایط مختلف با خطا مواجه شود. نمایش کد خطا روی پنل اینورتر به معنی خرابی قطعی دستگاه نیست؛ در بسیاری از مواقع مشکل از تنظیمات، سیم‌کشی، بار مکانیکی یا شرایط کاری نامناسب است.

در این مطلب، رایج‌ترین خطاهای اینورتر LS IG5A را بررسی می‌کنیم و روش‌های عیب‌یابی آن‌ها را به زبان ساده توضیح می‌دهیم.

قبل از بررسی خطاهای IG5A این نکات را بدانید

قبل از ریست کردن اینورتر یا تغییر پارامترها، بهتر است چند بررسی اولیه انجام دهید:

• ابتدا دلیل ایجاد خطا را پیدا کنید و فقط به ریست کردن دستگاه اکتفا نکنید.
• در زمان بررسی سیم‌کشی، حتماً برق ورودی اینورتر را قطع کنید.
• مشخصات موتور (توان، جریان نامی، ولتاژ و فرکانس) باید با پارامترهای تنظیم‌شده در اینورتر هماهنگ باشد.
• افزایش بیش از حد زمان شتاب‌گیری و کاهش سرعت یا تغییر تنظیمات جریان، همیشه راه‌حل مشکل نیست و ممکن است باعث آسیب به موتور یا اینورتر شود.

اینورتر IG5A امکان ذخیره تاریخچه خطاها را نیز دارد و معمولاً می‌توان چند خطای اخیر را از طریق پارامترهای مربوط به Fault History بررسی کرد تا علت مشکل بهتر مشخص شود.

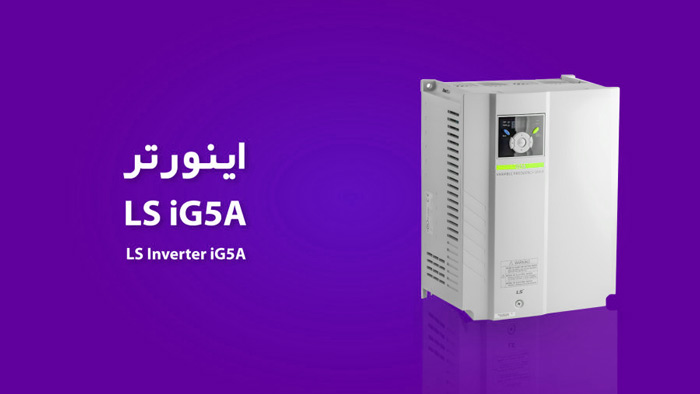

معرفی مدل‌های اینورتر LS IG5A

سری IG5A در مدل‌های مختلف برای کاربردهای صنعتی عرضه شده است. مهم‌ترین دسته‌بندی این محصولات براساس قیمت اینورتر ls ig5a  موارد زیر است:

1. اینورتر LS IG5A تک‌فاز 200 ولت

این مدل بیشتر برای کاربردهای سبک و تجهیزات با توان پایین استفاده می‌شود. معمولاً در دستگاه‌هایی مانند پمپ‌های کوچک، فن‌ها و ماشین‌آلات کم‌مصرف کاربرد دارد.

2. اینورتر LS IG5A سه‌فاز 200 ولت

این مدل برای کاربردهای صنعتی گسترده‌تر طراحی شده و در ماشین‌آلاتی که به کنترل دقیق سرعت موتور نیاز دارند استفاده می‌شود.

3. اینورتر LS IG5A سه‌فاز 400 ولت

این گروه برای شبکه‌های برق صنعتی 400 ولت مناسب است و در توان‌های مختلف برای تجهیزات صنعتی متوسط مورد استفاده قرار می‌گیرد.

انتخاب مدل مناسب فقط بر اساس توان موتور انجام نمی‌شود؛ جریان نامی موتور، نوع بار (سنگین یا سبک)، شرایط محیطی و تعداد دفعات روشن و خاموش شدن دستگاه نیز اهمیت دارد.

رایج‌ترین خطاهای اینورتر LS IG5A و روش رفع آن‌ها

1. خطای OCT یا Over Current (اضافه جریان)

• اتصال کوتاه در خروجی موتور
• خرابی کابل موتور
• زمان شتاب‌گیری بسیار کوتاه
• انتخاب اینورتر با توان کمتر از نیاز موتور
• گیر کردن مکانیکی بار

در دفترچه فنی LS، خطای OCT به عبور جریان بیش از حد مجاز از خروجی اینورتر مربوط شده است.

روش رفع:

1. برق را قطع کنید.
2. کابل‌های خروجی U، V و W را بررسی کنید.
3. موتور را از اینورتر جدا کرده و دوباره تست کنید.
4. اگر خطا بدون اتصال موتور هم نمایش داده شد، احتمال خرابی بخش قدرت اینورتر وجود دارد.
5. زمان Acceleration را افزایش دهید.

نکته تجربی:
اگر خطا فقط هنگام شروع حرکت رخ می‌دهد، معمولاً مشکل از زمان شتاب‌گیری یا بار اولیه زیاد است، نه خرابی اینورتر.

2. خطای GFT یا Ground Fault (اتصال زمین)

این خطا زمانی رخ می‌دهد که جریان نشتی به بدنه یا زمین وجود داشته باشد.

دلایل رایج:

• آسیب‌دیدگی کابل موتور
• اتصال بدنه موتور
• رطوبت داخل موتور یا تابلو برق
• مشکل در عایق‌بندی سیم‌ها

راه‌حل:

• موتور را از خروجی اینورتر جدا کنید.
• مقاومت عایقی موتور و کابل‌ها را بررسی کنید.
• مسیر اتصال زمین را کنترل کنید.

هشدار:
استفاده از کابل‌های بلند موتور بدون رعایت استانداردهای نصب می‌تواند باعث ایجاد جریان نشتی و نمایش خطای اشتباه شود.

3. خطای IOLT یا Inverter Over Load (اضافه بار اینورتر)

این خطا زمانی ظاهر می‌شود که جریان خروجی برای مدت مشخصی بیشتر از ظرفیت اینورتر باشد. در سری IG5A، حفاظت اضافه‌بار اینورتر در شرایط عبور جریان بالا فعال می‌شود.

دلایل:

• انتخاب اینورتر کوچک‌تر از توان مورد نیاز
• کارکرد طولانی با بار سنگین
• تهویه نامناسب تابلو
• افزایش دمای داخلی

رفع مشکل:

• جریان مصرفی موتور را اندازه‌گیری کنید.
• ظرفیت اینورتر را با پلاک موتور مقایسه کنید.
• وضعیت فن و گردش هوا را بررسی کنید.

4. خطای OLT یا Motor Over Load (اضافه بار موتور)

این خطا بیشتر به خود موتور و بار مکانیکی مربوط است.

علت‌ها:

• گیر کردن شفت یا مکانیزم متصل به موتور
• افزایش فشار کاری دستگاه
• تنظیم اشتباه جریان موتور در پارامترها

راه‌حل:

• موتور را بدون بار تست کنید.
• وضعیت یاتاقان‌ها و قطعات مکانیکی را بررسی کنید.
• جریان موتور را با مقدار درج‌شده روی پلاک مقایسه کنید.

5. خطای OHT یا Over Heat (افزایش دمای اینورتر)

افزایش حرارت یکی از خطاهای رایج در تابلوهای صنعتی است.

دلایل:

• خراب شدن فن خنک‌کننده
• بسته بودن مسیر تهویه
• نصب اینورتر در محیط بسیار گرم
• تجمع گردوغبار روی هیت‌سینک

راه‌حل:

• فن را بررسی کنید.
• فضای کافی اطراف اینورتر ایجاد کنید.
• گردوغبار روی بخش خنک‌کننده را پاک کنید.

6. خطای OVT یا Over Voltage (افزایش ولتاژ)

این خطا معمولاً هنگام توقف سریع موتور یا کاهش ناگهانی سرعت رخ می‌دهد.

دلایل:

• زمان Deceleration بسیار کوتاه
• برگشت انرژی موتور به سمت اینورتر
• نوسان برق ورودی

راه‌حل:

• زمان کاهش سرعت را افزایش دهید.
• در کاربردهای سنگین از مقاومت ترمز مناسب استفاده کنید.

7. خطای LVT یا Low Voltage (کاهش ولتاژ)

این خطا معمولاً به دلیل افت ولتاژ ورودی ایجاد می‌شود.

بررسی کنید:

• ولتاژ ورودی برق
• اتصالات کابل‌های ورودی
• کیفیت برق شبکه

در محیط‌هایی که افت ولتاژ زیاد اتفاق می‌افتد، استفاده از تجهیزات تثبیت‌کننده برق می‌تواند از تکرار خطا جلوگیری کند.

خطاهای دیگر در LS IG5A

علاوه بر خطاهای بالا، موارد دیگری نیز ممکن است نمایش داده شوند:

اشتباهات رایج هنگام رفع خطای IG5A

1. فقط ریست کردن اینورتر: ریست کردن خطا بدون بررسی علت اصلی ممکن است باعث آسیب بیشتر شود.
2. تغییر تصادفی پارامترها: تغییر پارامترهای موتور، جریان یا فرکانس بدون شناخت عملکرد آن‌ها می‌تواند مشکل جدید ایجاد کند.
3. بی‌توجهی به موتور: بسیاری از خطاهای اینورتر در واقع از موتور، کابل یا بار مکانیکی ناشی می‌شوند.
4. نصب اینورتر بدون توجه به تهویه: حتی یک اینورتر سالم در تابلو نامناسب ممکن است دائماً خطای حرارتی بدهد.

سوالات متداول درباره خطاهای LS IG5A

چرا اینورتر IG5A هنگام استارت خطای OCT می‌دهد؟

معمولاً به دلیل زمان شتاب‌گیری کوتاه، بار سنگین اولیه، اتصال کوتاه کابل موتور یا تنظیم اشتباه پارامترهای موتور است.

آیا با ریست کردن خطای اینورتر مشکل حل می‌شود؟

اگر علت خطا موقتی باشد ممکن است، اما در خطاهای تکرارشونده باید دلیل اصلی بررسی شود.

چگونه بفهمیم مشکل از موتور است یا اینورتر؟

با جدا کردن موتور از خروجی اینورتر و تست مجدد می‌توان تا حد زیادی مشخص کرد که مشکل مربوط به کدام بخش است.
